Nhà máy cơ khí CNC đòi hỏi không gian sản xuất được tổ chức khoa học, nền đặt máy ổn định và kết cấu công trình đáp ứng tải trọng thiết bị. Vì vậy, giải pháp kết cấu thép cần được tính toán đồng bộ với dây chuyền gia công, hệ thống nâng hạ và điều kiện vận hành thực tế. Thiết kế phù hợp ngay từ đầu giúp doanh nghiệp hạn chế điều chỉnh khi lắp đặt máy móc, tận dụng diện tích sản xuất và chủ động hơn khi mở rộng nhà máy.

1. Đặc thù khi thiết kế kết cấu thép cho nhà máy cơ khí CNC

Khác với nhà kho thông thường, nhà máy cơ khí CNC cần đáp ứng đồng thời yêu cầu về kết cấu công trình và điều kiện lắp đặt, vận hành máy gia công chính xác. Các thiết bị như máy phay CNC, máy tiện CNC, trung tâm gia công và máy cắt kim loại có thể khác nhau đáng kể về kích thước, tải trọng, yêu cầu nền móng và điều kiện môi trường.

Do đó, phương án thiết kế cần xem xét các yếu tố sau:

• Mặt bằng sản xuất: Bố trí máy móc, khu vực cấp phôi, gia công, kiểm tra chất lượng và lưu trữ thành phẩm theo quy trình.
• Độ ổn định của nền đặt máy: Xem xét tải trọng tập trung, đặc điểm nền đất và yêu cầu lắp đặt của từng loại máy.
• Kiểm soát rung động: Hạn chế ảnh hưởng từ thiết bị lân cận, phương tiện vận chuyển hoặc nguồn rung bên ngoài đến hoạt động gia công chính xác.
• Điều kiện môi trường: Xem xét nhiệt độ, độ ẩm, bụi kim loại và yêu cầu thông gió theo quy trình sản xuất.
• Khả năng vận chuyển thiết bị: Tính đến cửa nhà xưởng, đường di chuyển máy và nhu cầu sử dụng xe nâng hoặc cầu trục.

Những yếu tố này cần được làm rõ trước khi chốt phương án kết cấu. Nếu chỉ tối ưu khung thép mà chưa tính đến cách bố trí máy móc và yêu cầu vận hành, doanh nghiệp có thể phải sửa đổi mặt bằng hoặc bổ sung hạng mục ngoài dự kiến.

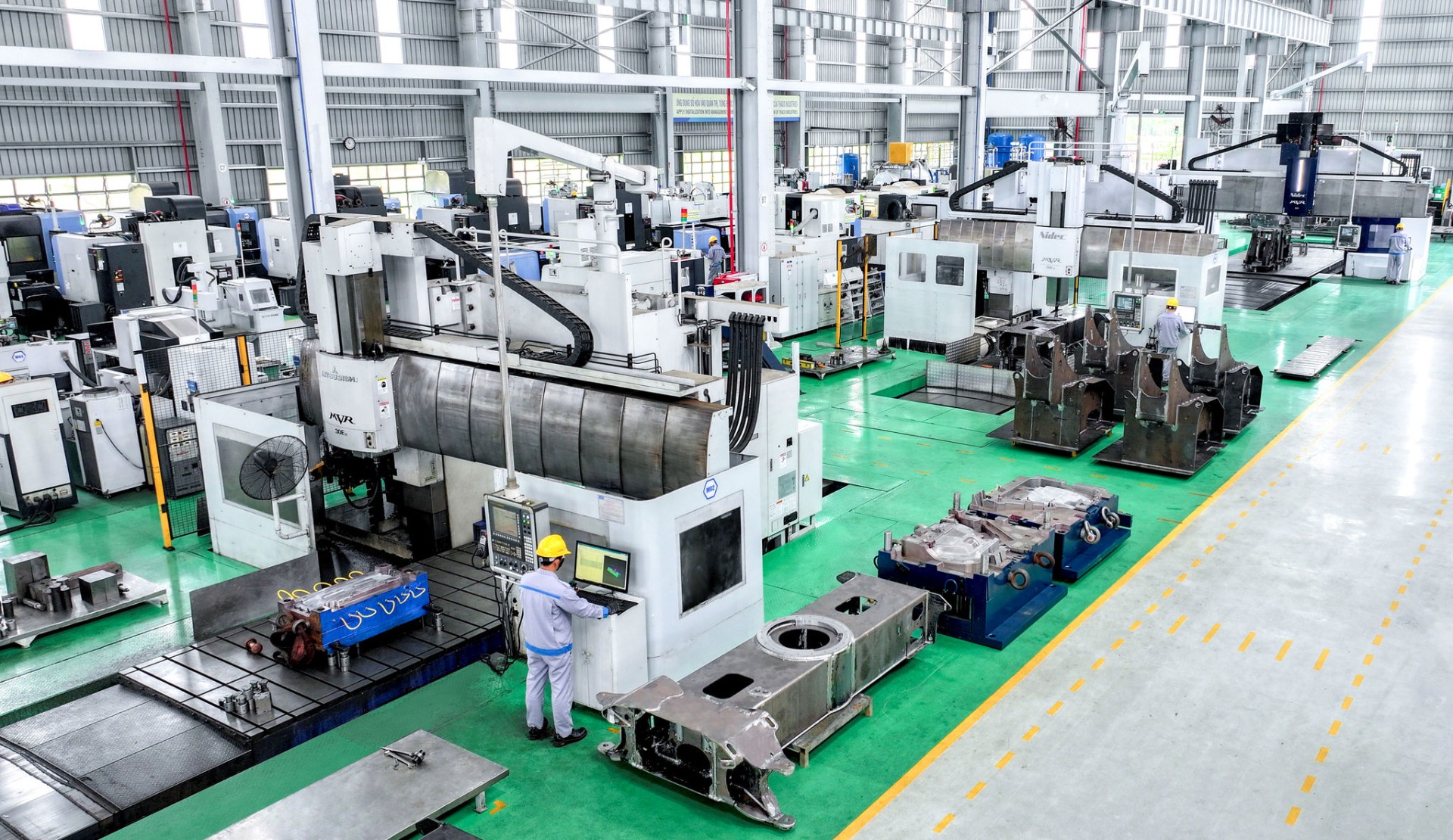

Cần xem xét nhiều yếu tố khi lên phương án thiết kế nhà máy cơ khí CNC bằng kết cấu thép. Nguồn ảnh: HTV

2. Các giải pháp kết cấu thép phù hợp cho nhà máy CNC

Lựa chọn hệ khung và khẩu độ nhà xưởng

Hệ khung thép cần đáp ứng yêu cầu chịu lực, đồng thời tạo không gian đủ linh hoạt để bố trí thiết bị và tổ chức dây chuyền sản xuất. Tùy quy mô nhà máy, kỹ sư có thể xem xét khung thép cứng, khung thép tổ hợp hoặc các phương án kết cấu phù hợp với khẩu độ và tải trọng thiết kế.

Với nhà máy có nhiều máy CNC bố trí theo dây chuyền, việc hạn chế cột tại những khu vực cần không gian thao tác rộng có thể giúp tổ chức mặt bằng thuận tiện hơn. Tuy nhiên, không nên mặc định khẩu độ càng lớn thì phương án càng hiệu quả. Khoảng cách cột cần được cân đối với sơ đồ máy móc, chi phí kết cấu và yêu cầu mở rộng trong tương lai.

Thiết kế nền móng phù hợp với máy CNC

Nền đặt máy là hạng mục cần được phối hợp chặt chẽ với kết cấu nhà xưởng. Tùy chủng loại máy, tải trọng và yêu cầu độ chính xác, giải pháp có thể bao gồm sàn bê tông công nghiệp, móng máy riêng hoặc các biện pháp xử lý nền chuyên biệt theo hồ sơ của nhà sản xuất.

Đặc biệt, cần xem xét sự tương tác giữa nền máy, điều kiện địa chất và các nguồn rung động trong khu vực sản xuất. Máy gia công chính xác có thể cần vị trí lắp đặt tránh nguồn rung mạnh hoặc giải pháp giảm truyền rung phù hợp.

Kết cấu thép của nhà xưởng không tự động đảm bảo độ chính xác của máy CNC. Hiệu quả vận hành còn phụ thuộc vào độ ổn định nền máy, điều kiện môi trường, chất lượng lắp đặt và yêu cầu kỹ thuật của thiết bị. Vì vậy, các hạng mục này cần được phối hợp ngay từ giai đoạn thiết kế.

Tích hợp cầu trục và hệ thống phụ trợ

Một số nhà máy cơ khí CNC cần cầu trục hoặc thiết bị nâng hạ để di chuyển phôi, đồ gá và chi tiết gia công có khối lượng lớn. Nếu có nhu cầu này, tải trọng cầu trục, cao độ nâng, đường chạy và chế độ vận hành cần được xác định trước khi hoàn thiện thiết kế kết cấu.

Khung thép, cột đỡ, dầm cầu trục, liên kết và hệ giằng phải được tính toán theo tải trọng thực tế, bao gồm các tác động phát sinh trong quá trình nâng hạ và di chuyển. Việc bổ sung cầu trục sau khi nhà xưởng đã hoàn thành có thể kéo theo yêu cầu kiểm tra hoặc gia cường kết cấu.

Ngoài ra, hệ thống điện, khí nén, thông gió và xử lý bụi cần được bố trí để không cản trở hoạt động của máy móc hoặc xung đột với các cấu kiện chịu lực.

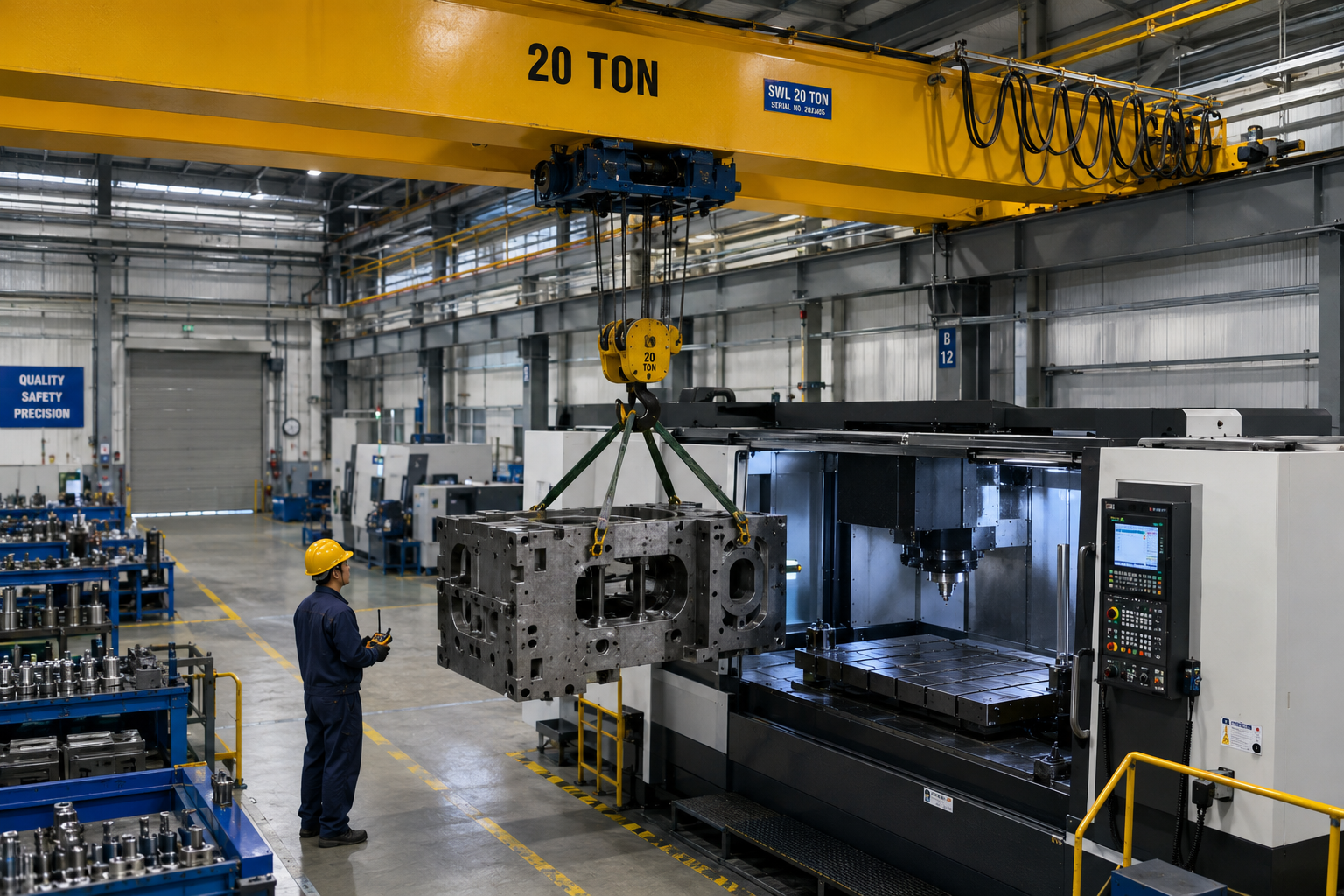

Nhà máy cơ khí CNC bằng kết cấu thép kết hợp hệ cầu trục. Nguồn ảnh: BW Crane

3. Những yếu tố cần phối hợp trước khi triển khai thi công

Để giải pháp kết cấu thép đáp ứng tốt nhu cầu xây dựng nhà máy cơ khí CNC, chủ đầu tư nên chuẩn bị đầy đủ dữ liệu đầu vào trước khi chốt phương án.

• Thứ nhất, lập danh sách thiết bị và sơ đồ mặt bằng. Cần xác định kích thước, khối lượng, vị trí lắp đặt, yêu cầu móng và không gian bảo trì của từng máy. Sơ đồ mặt bằng cũng cần thể hiện hướng di chuyển phôi, thành phẩm và phương tiện vận chuyển nội bộ.
• Thứ hai, đánh giá điều kiện nền đất và tải trọng. Khảo sát địa chất là cơ sở để thiết kế móng công trình. Trong khi đó, nền và móng máy cần được xem xét theo yêu cầu cụ thể của thiết bị, thay vì áp dụng một cấu tạo chung cho toàn bộ nhà xưởng.
• Thứ ba, phối hợp các bộ môn thiết kế. Kết cấu thép cần được đồng bộ với kiến trúc, nền móng thiết bị, hệ thống cơ điện, thông gió và các yêu cầu an toàn. Việc phối hợp sớm giúp hạn chế thay đổi vị trí cấu kiện hoặc đường kỹ thuật trong giai đoạn thi công.
• Thứ tư, dự trù nhu cầu mở rộng. Nếu doanh nghiệp có kế hoạch bổ sung máy CNC, tăng công suất hoặc lắp đặt thiết bị nâng hạ trong tương lai, nên xem xét hướng mở rộng và điều kiện đấu nối ngay từ giai đoạn đầu. Mọi thay đổi tải trọng hoặc công năng sau này vẫn cần được kiểm tra theo thiết kế kỹ thuật.

4. Lucky Steel - Giải pháp kết cấu thép cho nhà máy công nghiệp

Đối với nhà máy cơ khí CNC, một phương án kết cấu hiệu quả không chỉ cần đáp ứng yêu cầu chịu lực mà còn phải phù hợp với quy trình gia công, cách bố trí thiết bị và định hướng phát triển của doanh nghiệp.

Lucky Steel cung cấp giải pháp tư vấn, thiết kế, thi công và lắp đặt kết cấu thép cho nhà xưởng và công trình công nghiệp. Việc xác định rõ công năng, khẩu độ, tải trọng và các hạng mục phụ trợ ngay từ đầu là cơ sở để xây dựng phương án phù hợp với điều kiện triển khai của từng dự án.

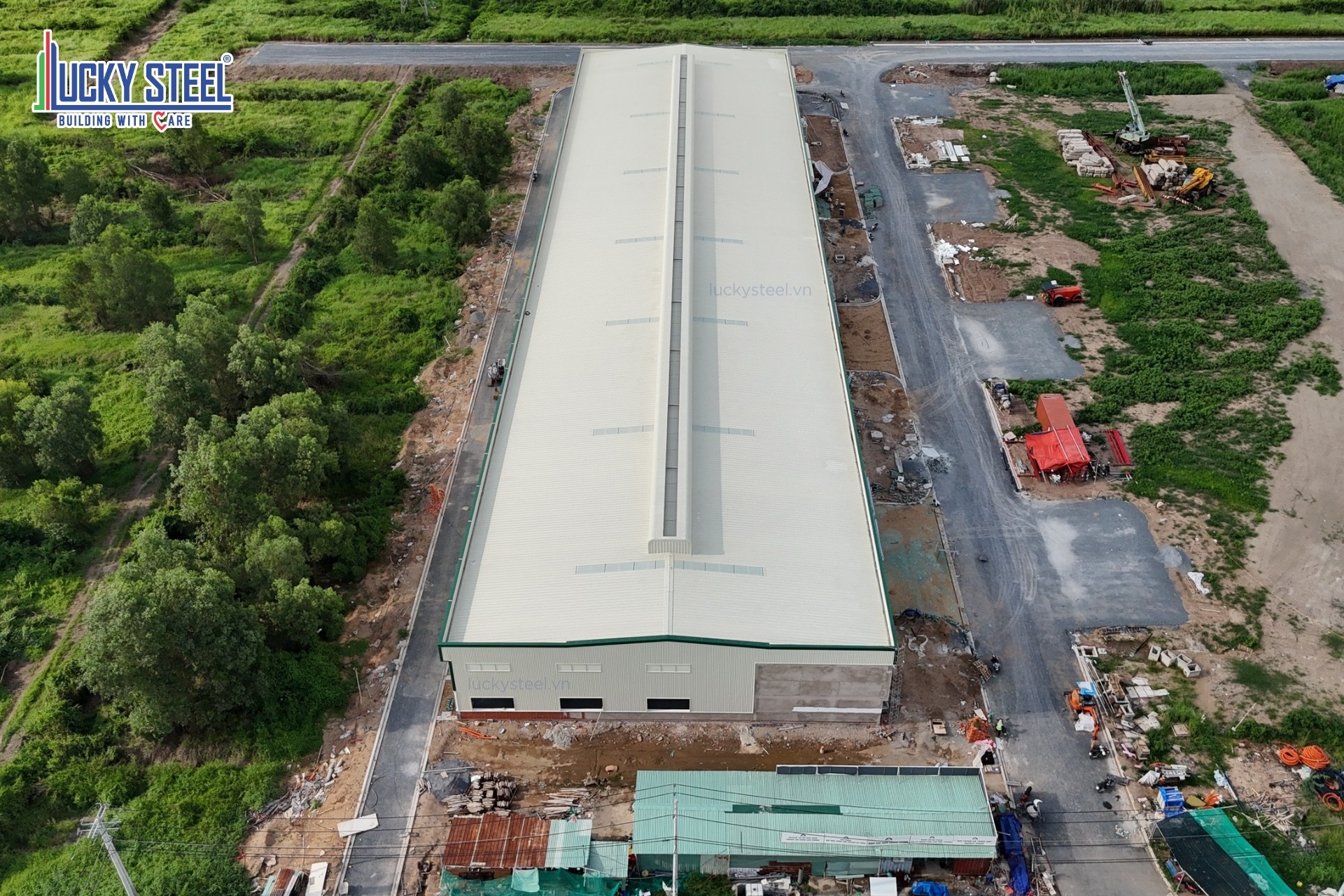

Nhà xưởng sản xuất bằng kết cấu thép do Lucky Steel thực hiện. Ảnh: Lucky Steel

Liên hệ Lucky Steel để trao đổi về phương án kết cấu thép cho nhà máy cơ khí CNC, đáp ứng nhu cầu sử dụng hiện tại và định hướng mở rộng trong tương lai.
